Nuovo impianto di estinzione incendi ad idranti presso industria laterizia

Descrizione:

Nuovo impianto di estinzione incendi ad idranti presso industria laterizia

Introduzione

È attualmente in progetto la realizzazione di un Nuova rete di idranti a protezione del reparto produttivo.

Per proteggere l’attività è prevista la realizzazione di un sistema di protezione antincendio costituito da una rete idranti.

Scheda riassuntiva del progetto

Nome del progetto	*Nuova rete di idranti a protezione del reparto produttivo*
Sistemi di erogazione previsti	*Idranti*
Elenco degli elaborati di progetto	*Vedi Allegati*

Alimentazione idrica del sistema:

Tipo	*singola*
Descrizione	*Serbatoio a capacità completa e doppia pompa di surpressione*
Gruppo di pressurizzazione	*LOWARA S.r.l. GEN..D/FHF FH 80-200/300*
Volume tubazioni comuni (litri)	*8943,76*

Impianto idranti:

idranti a colonna soprasuolo UNI 70	*BOCCIOLONE ANTINCENDIO S.P.A.*
Tipo	*Idranti soprasuolo – art. 66*
Numero	3
idranti a parete UNI 45	*R.M. Manfredi Snc*
Tipo	*Idranti a muro*
Numero	20
Volume tubazioni (litri)	*8943,76*
Conformità tubazioni

Alimentazione idrica

L’alimentazione idrica della rete in progetto è classificata come singola ed è costituita da serbatoio accumulo, gruppo pompe.

L’alimentazione è a servizio esclusivo della rete idranti.

Di seguito sono riportate le caratteristiche del sistema di alimentazione previsto per la rete in progetto.

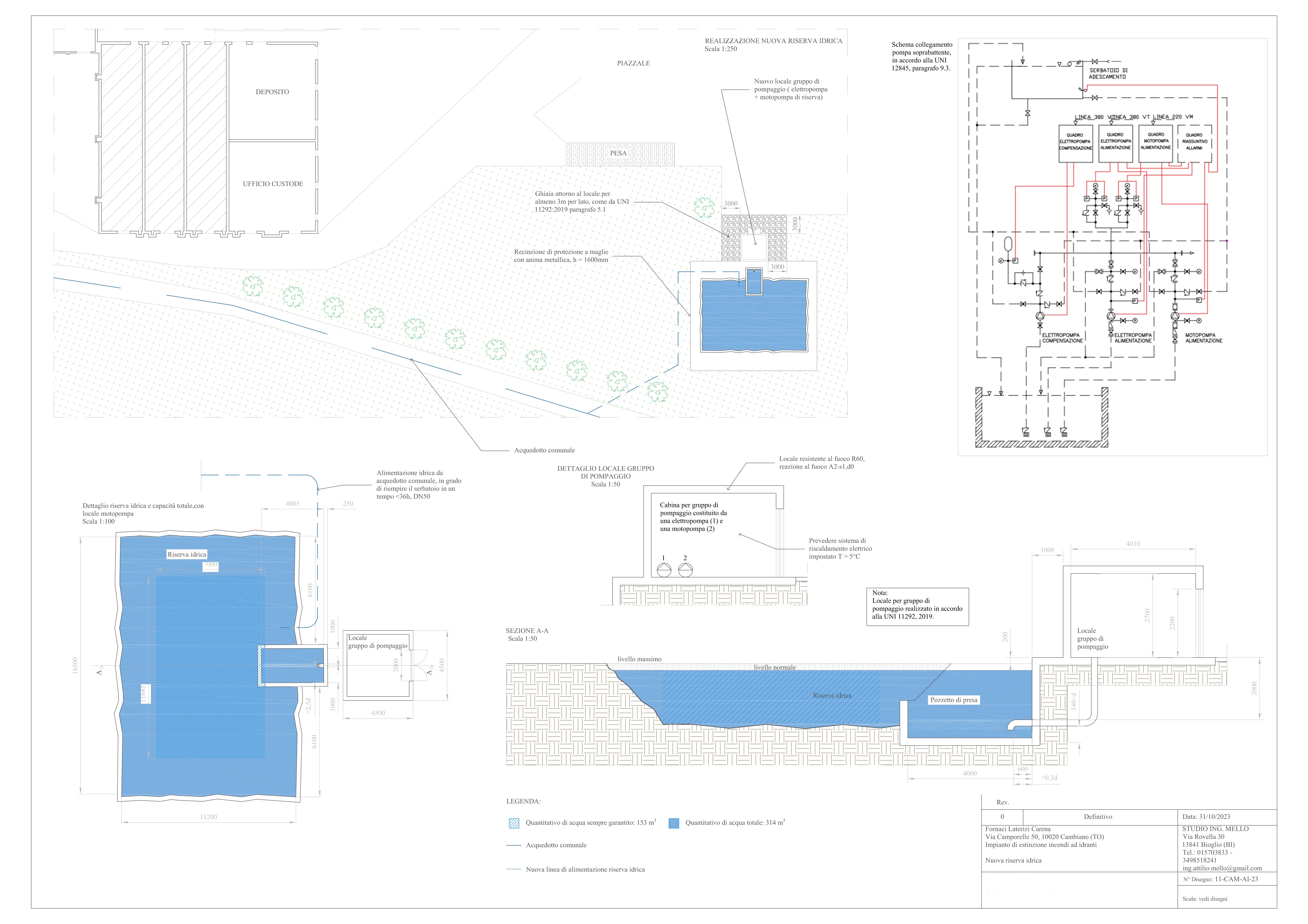

Caratteristiche principali del serbatoio di accumulo:

· Tipo di serbatoio: Collegato a pompe

· Capacità: Completa

· Periodicità della manutenzione che richiede lo svuotamento del serbatoio: Semestrale

· Sistema di protezione dal gelo: Lago artificiale che ammette il gelo

· Ubicazione: All’interno dell’aerea recintata dello stabilimento

· Autonomia: 60 min

· Volume totale: 314,00 m³

· Capacità effettiva: 153,00 m³

· Livello di acqua minimo: -2,00 m

· Livello di acqua normale: 0,00 m

· Distanza tra l’asse della pompa e il livello di acqua minimo del serbatoio: 2,50 m

· Caratteristiche costruttive del serbatoio: Lago artificiale a pelo libero

Caratteristiche principali del gruppo pompe:

· Marca e modello: LOWARA S.r.l. GEN..D/FHF FH 80-200/300

· Tipo pompa:

· Tipo di alimentazione:

· Tipo di installazione:

· Portata al punto di lavoro (area favorita): 1914,4 l/min

· Portata al punto di lavoro (area sfavorita): 1867,8 l/min

· Prevalenza al punto di lavoro (area favorita): 5,34 bar

· Prevalenza al punto di lavoro (area sfavorita): 5,38 bar

· Potenza: 30,00 kW

· Battente minimo: 0,3 m

Livelli di pericolosità per le aree da proteggere

Ai fini della classificazione delle attività e dei livelli di pericolosità, si considera la seguente area da proteggere: Area produttiva.

Le caratteristiche principali dell’area sono:

· Superficie: 11444,0 m²

· Natura dei materiali combustibili: Gas metano, legname, olio e grasso, cartone, QE

· Carico di incendio di progetto: 200,0 MJ/m²

· Livello di pericolosità: 2

Le aree da proteggere sono state classificate, rispetto ai loro livelli di pericolosità, utilizzando i criteri generali e le definizioni di cui all’Allegato B della norma UNI 10779:2021.

All’interno dell’attività in esame è anche presente una squadra aziendale dedicata alla lotta antincendio, formata per il livello di rischio di incendio medio.

Configurazione della rete idranti

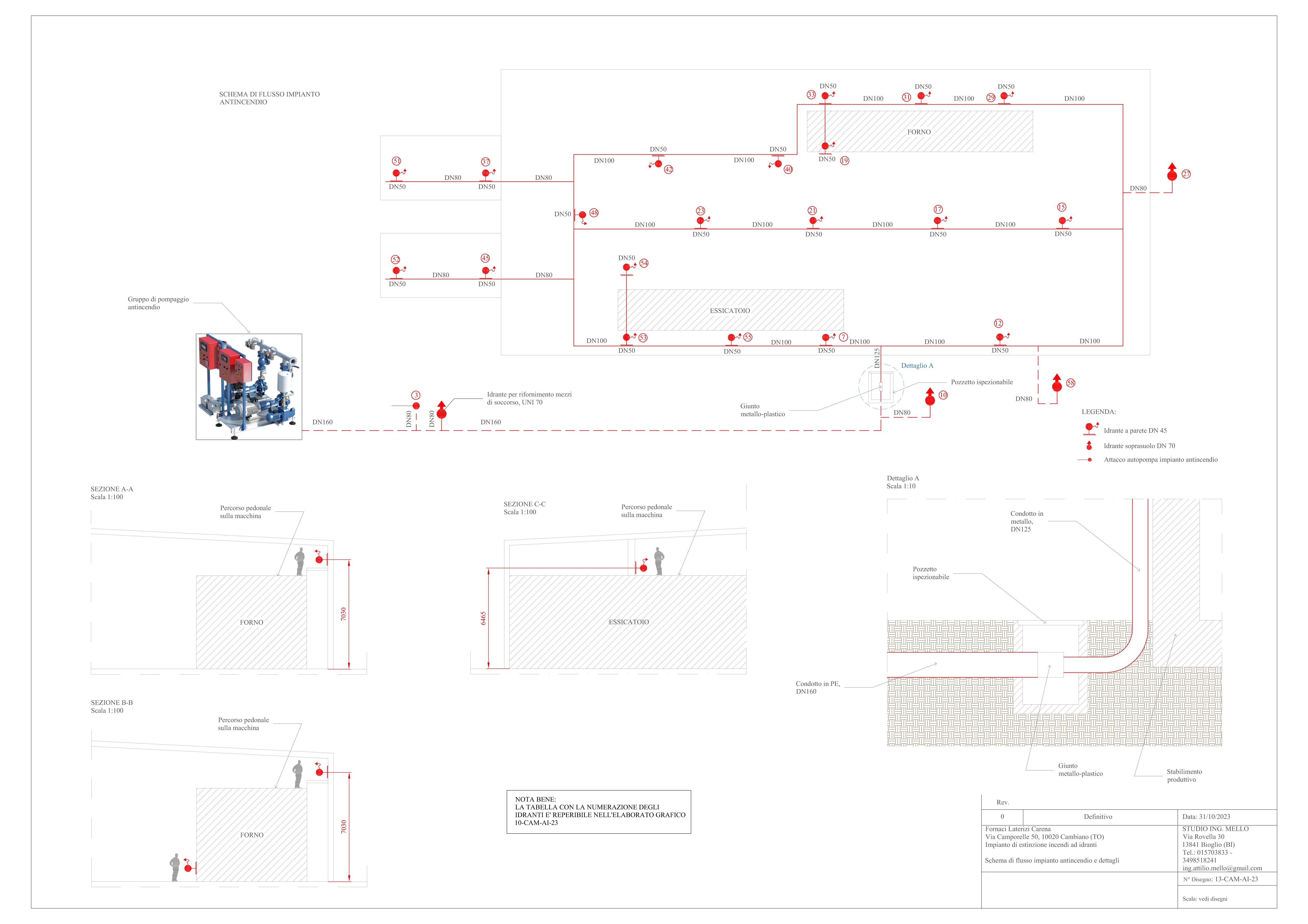

La rete idranti, generalmente, comprende: l’alimentazione idrica (che può essere singola o composta da più alimentazioni), una rete di tubazioni fisse, uno o più attacchi di mandata per autopompa, le varie valvole di intercettazione e gli erogatori (idranti e/o naspi).

Nello specifico, il sistema in esame è costituito da una alimentazione idrica (descritta nel capitolo precedente), 1 attacchi per autopompa, 23 idranti.

Rete di distribuzione

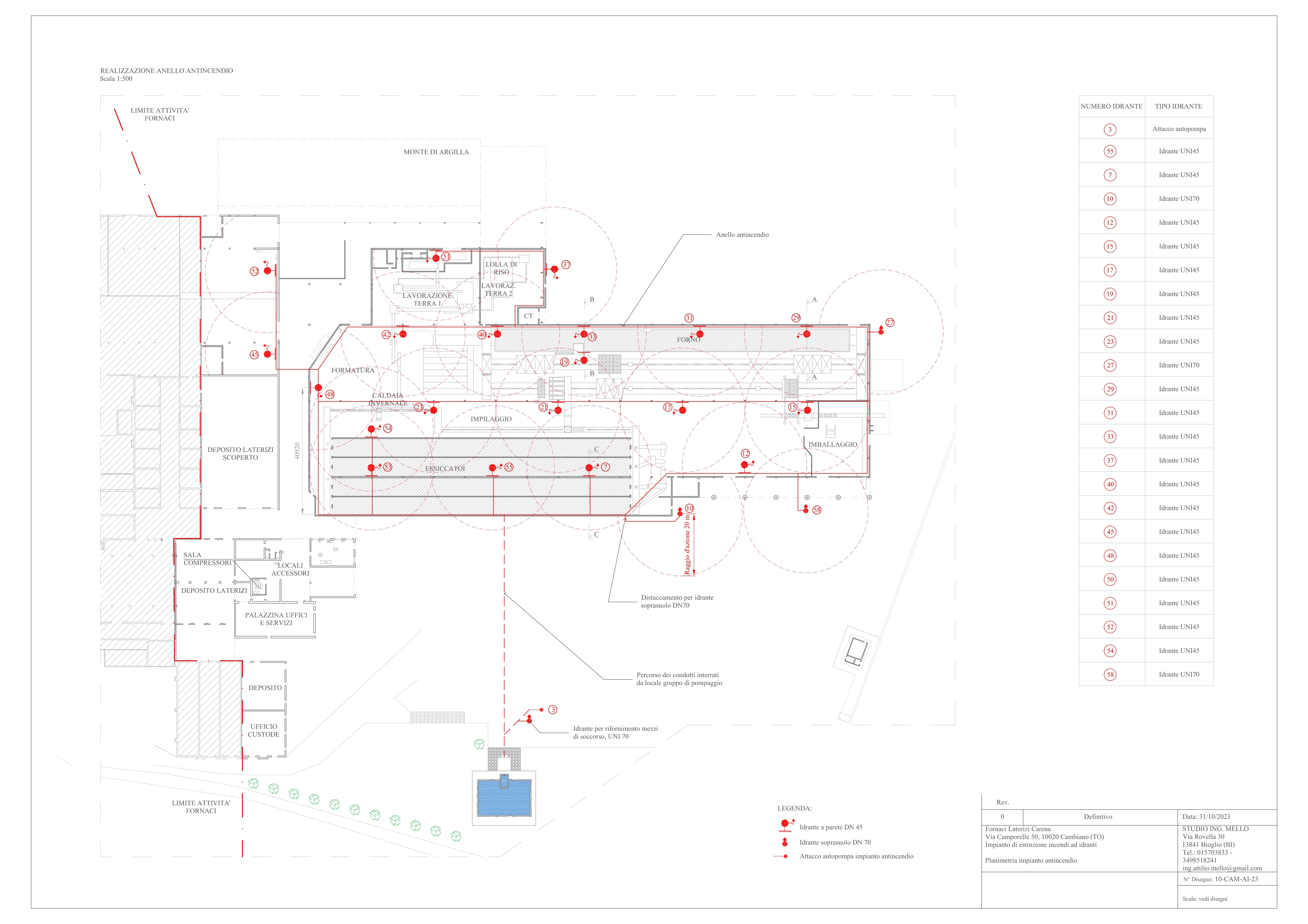

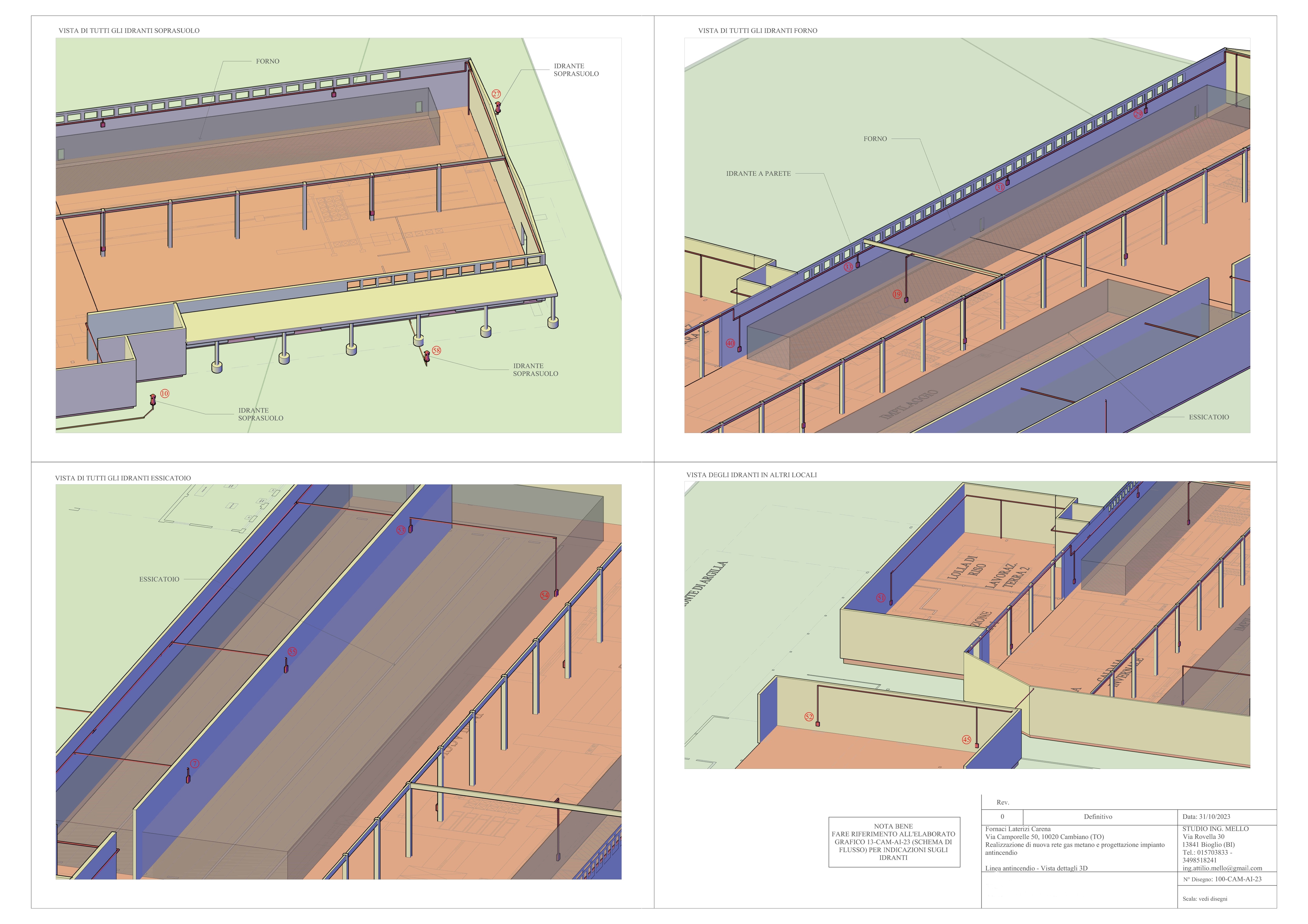

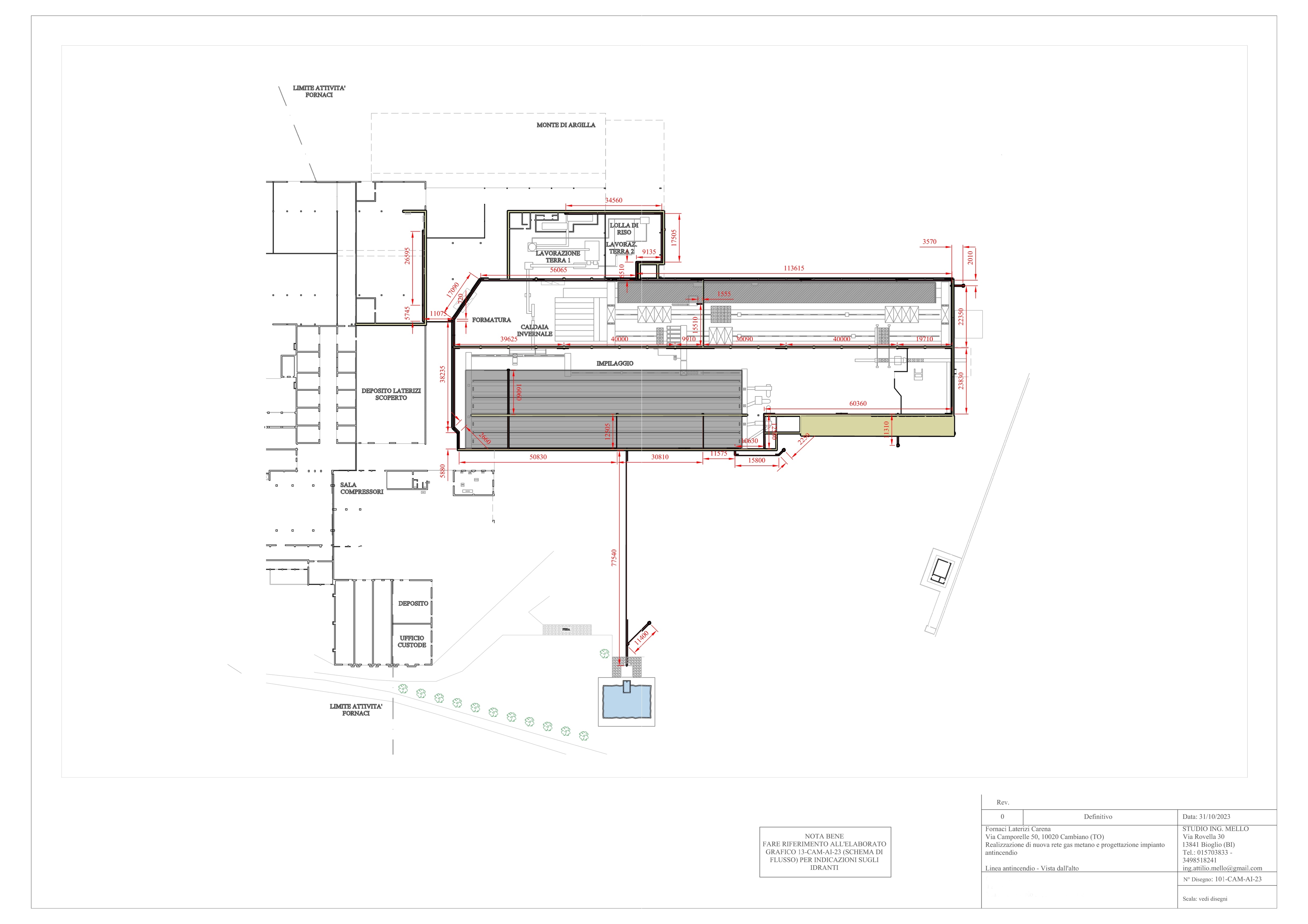

La rete di tubazioni è del tipo ad anello; lo sviluppo planoaltimetrico è riportato sulle tavole allegate.

La rete si compone di tratti di posa interrata e tratti di posa aerea, ed ha un volume pari a 8943,76 litri.

Valvole

È prevista l’installazione di valvole di intercettazione degli impianti, del tipo a farfalla.

È prevista l’installazione di 1 attacchi per autopompa conformi alla norma UNI 10779:2021, con le seguenti caratteristiche:

ID attacco	DN	Dint [mm]	Ubicazione	Tipo attacchi
3	90	*73,60*	*Pressi della stazione di surpressione*

Idranti e naspi

È prevista l’installazione di apparecchi di erogazione con le seguenti caratteristiche:

Tipo erogatore	n. erogatori	Norma riferimento erogatore	Norma riferimento tubazione flessibile / semirigida
*BOCCIOLONE ANTINCENDIO S.P.A. – Idranti soprasuolo – art. 66 – Idrante con lancia Industrialjet DN 70*	3	*UNI EN 14384:2006*	*UNI EN 9487:2006*
*R.M. Manfredi Snc – Idranti a muro – Idrante Texas – Lancia Miami*	20	*UNI EN 671-2:2004, UNI EN 671-3:2009*	*UNI EN 14540:2014*
